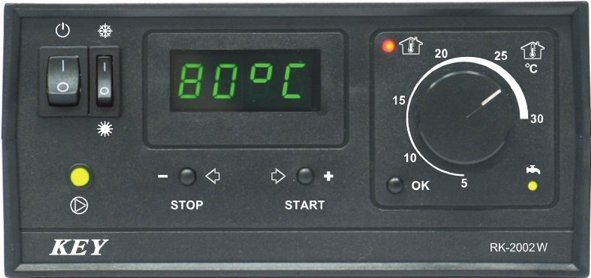

Pogodowy Regulator kotla na paliwo stałe

Symbol produktu: RK 2002W

Producent

Dostępnośćdostępny

Cena netto365,85 zł

Cena brutto450,00 zł

OPIS

Regulator RK-2002W jest urządzeniem przeznaczonym do pogodowej regulacji temperatury kotłów wodnych opalanych paliwem stałym. Bogate możliwości programowania parametrów regulatora umożliwiają precyzyjne dopasowanie parametrów pracy kotła do systemu ogrzewania i każdego rodzaju paliwa. Wysokość temperatury w pomieszczeniach utrzymywana jest na poziomie zadanym przez użytkownika. W celu zapewnienia dokładniejszej regulacji temperatury ogrzewanych pomieszczeń regulator został wyposażony w układ automatycznej korekcji temperatury wody obiegu CO. Temperatura wody w obiegu CO regulowana jest za pomocą zaworu mieszającego, a jej wartość określana jest na podstawie zaprogramowanej charakterystyki pogodowej i zależy od temperatury zewnętrznej. Temperatura kotła regulowana jest poprzez zmianę prędkości obrotowej wentylatora nadmuchowego. Urządzenie umożliwia również przygotowanie CWU. Zaprogramowana wysokość temperatury wody użytkowej utrzymywana jest poprzez odpowiednie sterowanie pompą ładującą zasobnik. W przypadku nie wykorzystywania zasobnika CWU możliwe jest sterowanie pompą mieszającą wodę powrotna do kotła. Regulator posiada STB - niezależne elektroniczne zabezpieczenie kotła przed przegrzaniem.

Czujniki oraz moduł UM-1 (podłączenie pompy cwu) w zestawie.

Obudowa regulatora (w zależności od zamówienia) umożliwia zamontowanie w odpowiednim otworze lub za pomocą śrub z boku obudowy.

Bardzo prosta intuicyjna obsługa i wysoka niezawodność.

Instrukcja Obsługi




Zestawienie parametrów użytkownika:

Temperatura zadana w pomieszczeniu 5-30°C
Praca pompy CO zima, lato
Likwidacja bakterii w zasobniku CWU wył, wł
Odczyt temperatury wody w zasobniku CWU

Zestawienie parametrów serwisowych:

Ograniczenie max. mocy pracy wentylatora 50-100%
Minimalna moc wentylatora 20-40%
Współczynnik zmiany obrotów wentylatora 2-10
Automatyczna regulacja obrotów wentylatora wył,jest
Czas przedmuchu wył,5-60s
Czas przerwy przedmuchów 1-99min
Temperatura załączenia pompy CO 30-70°C
Histereza załączenia pompy CO 1-10°C
Histereza temperatury obiegu CO 1-5°C
Temperatura maksymalna obiegu CO 30-90°C
Nachylenie charakt. pogodowej CO (wartość przy 0°C) 20-90°C
Przesunięcie charakterystyki pogodowej obiegu CO -9,+9°C
Korekcja temperatury obiegu CO 0-9
Temperatura ciepłej wody użytkowej CWU 30-60°C
Histereza utrzymania ciepłej wody użytkowej CWU 1-9°C
Obsługa pompy CWU priorytet,bez prior.,pompa mieszająca
Temperatura minimalna kotła 30-65°C
Temperatura maksymalna kotła 80-90°C
Histereza temperatury kotła 1-10°C
Temperatura przegrzania kotła 90-99°C
Czas testowania braku opału przy rozpalaniu wył, 1-99min,-4h
Czas testowania braku opału w trybie praca i wygasaniu wył, 1-99min,-4h
Wyjście dodatkowe 0-FUEL, 1-ALARM, 2-MIX

Dane techniczne:

Zasilanie 230V ± 10%, 50Hz
Pobór mocy (bez wentylatora i pompy) < 4VA
Zakres pomiaru temperatur -40-109°C ± 1°C
Zakres regulacji temperatury w pomieszczeniach 5-30°C ± 1°C
Zabezpieczenie przegrzania kotła programowe 90 -99°C ± 1°C
Zabezpieczenie przegrzania kotła sprzętowe >95°C ± 1°C
Obciążalność wyjść sumaryczna max 2A/230V
Wymiary (W x S x G) 80x170x100
